DuroShell
DuroShell — это кожухопластинчатый теплообменник особой конструкции, идеально подходящий для тяжелых условий эксплуатации и коррозионно-активных сред. Теплообменник DuroShell, отличаясь выносливостью даже при высоких температурах и давлениях, превосходит по своим характеристикам не только традиционные, но и обычные кожухопластинчатые теплообменники.
Преимущества
- Продолжительный срок службы оборудования
- Запатентованные особенности конструкции, позволяющие работать с высокими рабочими давлениями
- Увеличение производительности за счет повышения тепловой эффективности на 15–20%
- Быстрый монтаж оборудования за счет компактной и легкой конструкции
- Закрытая, полностью сварная конструкция, обеспечивающая высокую надежность теплообменников
Компактный кожухопластинчатый теплообменник Alfa Laval DuroShell обеспечивает исключительные тепловые характеристики и высокое сопротивление усталости. Теплообменник DuroShell, предназначенный для использования с жидкостями, газами и двухфазными смесями при давлениях до 100 бар (по стандартам PED и ASME) и при температурах до 450°C, подходит также для различных агрессивных сред.
Принцип работы
Надежный, гибкий, эффективный
Прочная конструкция DuroShell сокращает необходимость обслуживания и увеличивает время безотказной работы. Запатентованный рисунок пластин с резкими изгибами позволяет получить исключительно высокую тепловую эффективность, а сами уникальные пластины с вырезанными секциями обеспечивают многократный проход теплоносителя. Полностью сварная конструкция дает возможность работать при высоком давлении и повысить усталостную прочность. Распределительные трубы проходят через пакет пластин, снижая нагрузку на сам пакет.
DuroShell — это кожухопластинчатый теплообменник с принципиально новым внутренним дизайном, который обеспечивает повышенную эффективность и долговечность, что увеличивает время безотказной работы, сокращает расходы и повышает производственную мощность.
Революционная технология
Пакет пластин DuroShell с лазерной сваркой состоит из пластин с вырезанными секциями и пластин, на которые с помощью прессования нанесен запатентованный рисунок с резкими изгибами, чтобы противостоять усталости.
Распределительные трубки проходят через пакет пластин по сторонам пластин, что еще больше повышает прочность.
Нанесенный рисунок с резкими изгибами повышает полезную теплоотдачу за счет увеличения турбулентности и уменьшения загрязнения. Конструкция пластины с вырезанной секцией создает открытую область с каждой стороны внутри кожуха, что позволяет организовать многократный проход теплоносителя и еще больше повысить эффективность.
Устойчивость к усталости
Теплообменник DuroShell выдерживает большие перепады температуры и давления, в отличие от обычных кожухопластинчатых теплообменников.
Как правило, гофрированные пластины расширяются лишь в одном направлении. Пластины DuroShell расширяются равномерно во всех направлениях благодаря их запатентованному рисунку с резкими изгибами. Отсутствие слабых мест под нагрузкой означает более высокую устойчивость к усталости, возникающей под действием температуры и давления.
Прочность всего пакета пластин повышается благодаря распределительным трубкам, которые устраняют вибрации турбулентности потока или изменения фазового состояния.
В теплообменнике везде используется лазерная сварка, создающая наиболее качественное сварное соединение, при котором окружающий материал испытывает наименьшее термическое напряжение, и это дополнительно повышает усталостную прочность.
Оптимизированный поток

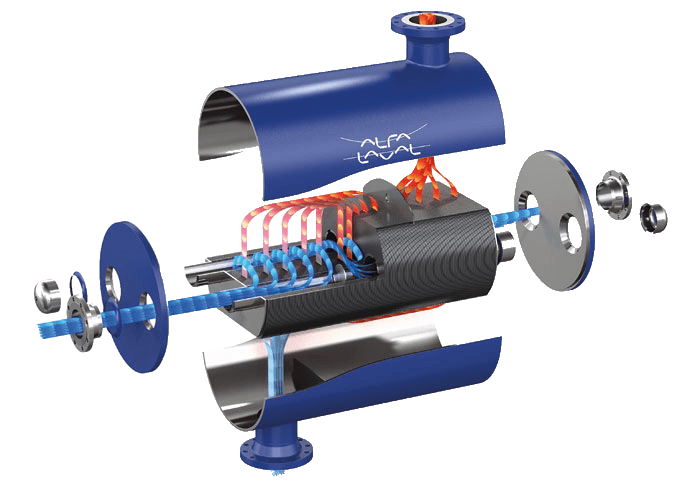

В теплообменнике DuroShell один носитель идет со стороны пластин, а другой — со стороны кожуха. Давление каждого потока может доходить до 100 бар избыточного давления.
В однопроходной конфигурации в теплообменнике реализуется лишь перекрестный поток. В многопроходной схеме поток эквивалентен потоку в глобальной противоточной конфигурации.
Распределительные трубки, проходящие через пакет пластин, обеспечивают равномерное распределения среды по поверхности теплопередачи. Поскольку сопла на стороне корпуса независимы от сопел на стороне пластин, DuroShell идеально подходит для асимметричных режимов потока.
